候选问题10的电路内核要点

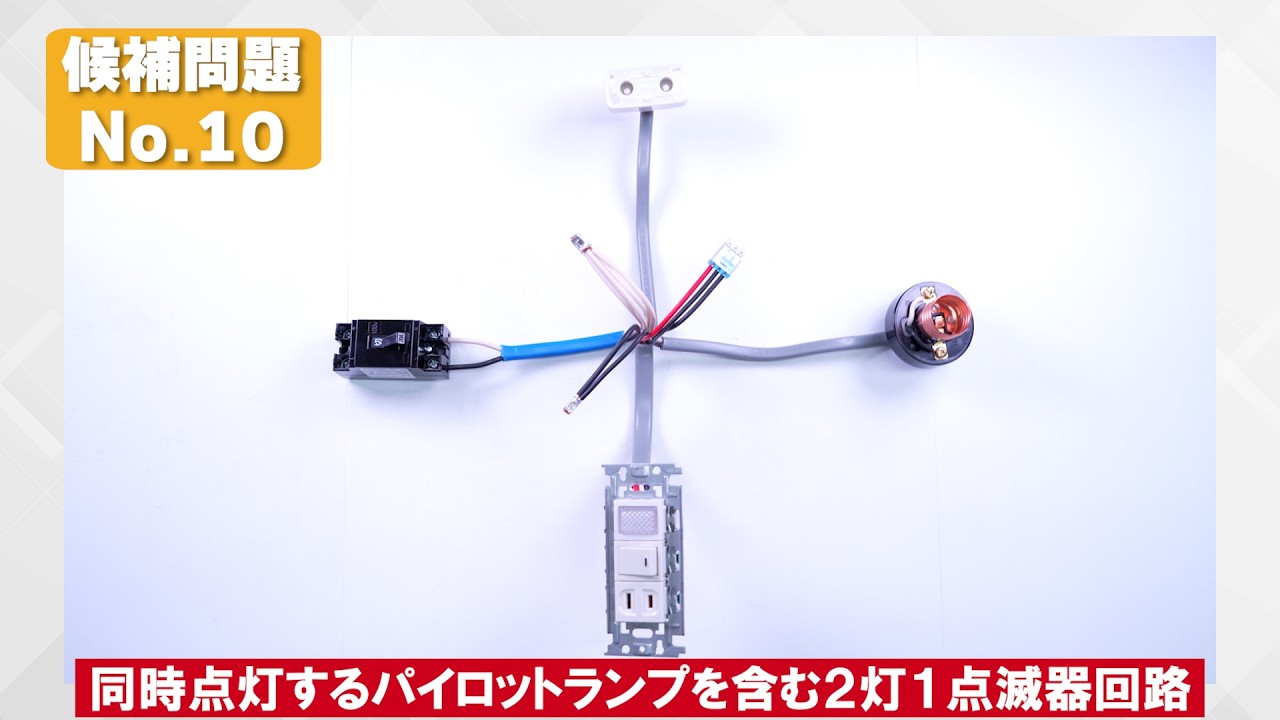

候选问题编号10，是同时点亮包含指示灯的2头1点灭机回路。这个问题的核心是指示灯同时点亮和用环套连接。这个问题的注意点是要注意不要把指示灯的处理和候选问题编号2混淆。首先在复线图中，把编号10固定为同时点亮来考虑。照明器具点亮时，指示灯会同时点亮。
首先是负极，断路器来的负极电源接入指示灯。正极是相线，开关处接入正极。开关开启后，电流导通，照明器具和指示灯都会点亮。这里要注意，指示灯的处理不能和候选问题2的内容混淆，这是该问题的关键。
电路接线的具体步骤
接线时，负极接入指示灯，正极是相线，开关处需要正极导通。开关开启后，正极电流流入，指示灯点亮，同时从指示灯引出正极电流，流入照明器具，让两者同时点亮。接线时要注意，3根线的话，要使用3个接口的连接器，不要用错。
开关和插座的接线，下方插座接入，正极电流流入开关，开关开启后，正极电流流入指示灯，指示灯点亮，同时从指示灯引出正极电流到照明器具，形成两者同时点亮的电路。
施工细节与扣分注意事项
施工时，电线剥除绝缘层的长度要和本体相同，在2厘米处剥除，用剥线器的2厘米刻度测量。弯曲电线时，要留出1-2毫米的间隙，90度弯曲，弯曲部分用钳子握住反向弯曲，多余部分剪掉，剪后的尖端要做布制弯曲。
电线弯曲时，用剥线器也可以，选择顺手的方式即可。如果电线弯曲重叠或张开，会被扣分。插座接线时，白色线接对应标识的一侧，黑色线接另一侧，螺丝固定时，电线方向相反会被扣分，要调整正确方向后再拧紧螺丝。
