CSWP Task 18.11建模目标与缺失尺寸

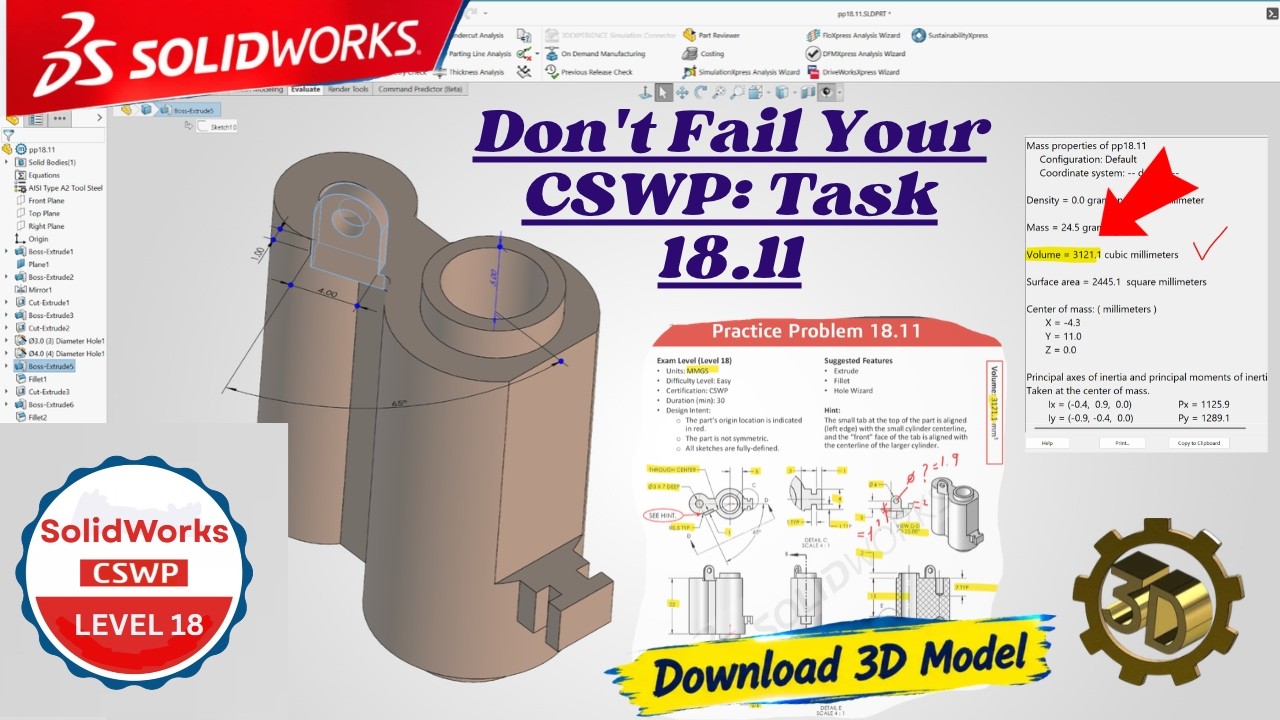

本文将讲解CSWP Practice Assignment Level 18 Task 18.11的建模步骤，需让模型完全匹配技术图纸。读者可以看到，最终体积为3121.1立方毫米，对应图纸要求的100%，这是建模的目标，也可用于检查模型是否正确。读者可以在描述中找到链接，可下载完成的3D模型。研究图纸时，小编发现两个尺寸缺失，分别是凸耳上孔的直径，以及支撑板的厚度。
缺失尺寸的估算方法
为估算缺失尺寸，小编采用简单的缩放方法。已知凸起高度为2毫米，对比图纸中的圆形，该圆形略小，约1.9毫米，因此将此作为孔的直径。对于支撑板，其厚度约为2毫米凸起的一半，小编假设厚度为1毫米。现在所有需要的尺寸都已确定，接下来开始建模。小编会讲解完成的模型，重点关注最重要的步骤，方便读者跟随操作。
建模关键步骤与验证
首先，小编选择顶部平面，创建包含两个间距22毫米的圆的草图，用4毫米宽的板连接，再用深度22毫米的拉伸凸台创建主体。接下来，添加对称位于上下表面之间的基准面，创建直径8毫米、高度2毫米的凸起，用镜像工具在另一侧创建相同凸起，节省时间且保证对称。之后，创建距离中心5毫米、长度15毫米的切口，在切口底部创建细节C所示的轮廓草图，不要遗漏细节E的切口，它易被忽略但会影响最终体积。
接下来，小编使用孔向导添加孔，一个直径3毫米、深度7毫米，另一个直径4毫米。这里有个重要细节：深度需按钻头尖端计算，而非孔的圆柱部分，因此要选择“深度到尖端”作为孔的深度。最后，用从图纸估算的尺寸添加凸耳和支撑板，模型完成后，小编检查体积，测量体积为3121.1立方毫米，与图纸目标完全匹配，说明CSWP Task 18.11已正确建模。
